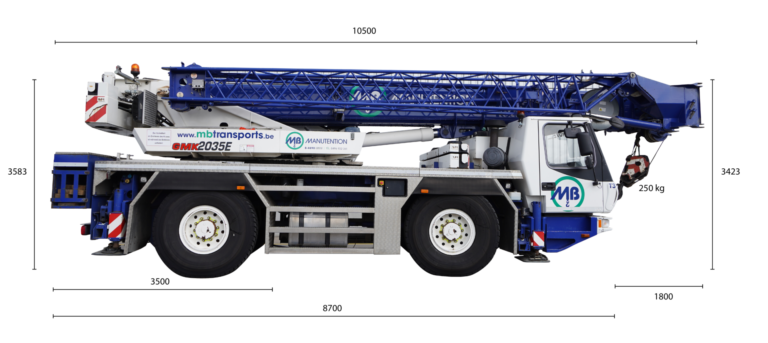

T03 - Grue Télescopique 40T.

Ref MB
T03

Modèle
GROVE GMK2035E

Grue
40T.

Flèche de base
29m

Treillis
15m

Flèche Totale
44m

Options
x

Nbre d'essieux
2

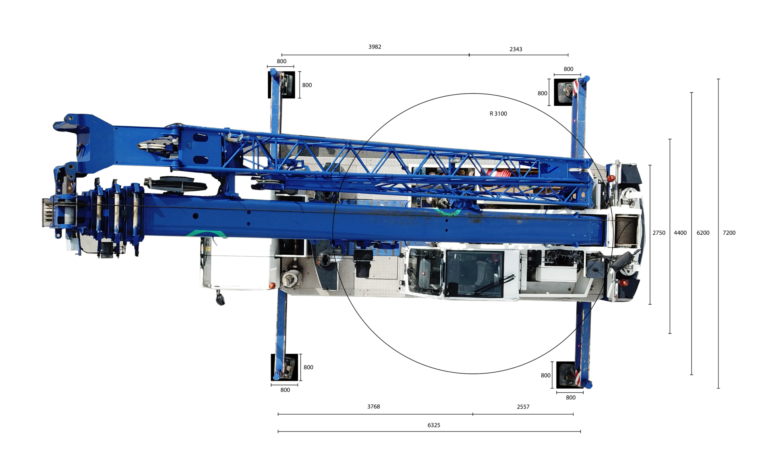

Dimensions en position de travail avec plateaux, Longueur totale
10,5 x 7,2m (ou 5,5m)

Rayon Giration des ballastes
3,10m

Type de crochet / capacité max
250kg / 3 poulies / 20to

Type de plateaux & dimensions
Synthétique 80x80x5cm

CP.base embarqué
6,0 T.

CP.suppl.
x

CP TOTAL
6 T.

capacité de levage à 10m de portée axe-axe en (t)
8,1

capacité de levage à 20m de portée axe-axe en (t)
2,7

capacité de levage à 30m de portée axe-axe en (t)
1,2*

Fiches techniques

Diagramme de levage full ballastes



Tableau de charge Flèche principale / 6t ballastes



Tableau de charge Flèche principale + treillis 8,5m / 6t ballastes



Tableau de charge Flèche principale + treillis 15m / 6t ballastes



Autres combinaisons possibles

Télécharger la fiche technique MB
